Производство алюминиевых печатных плат с круглыми светодиодами на заказ: материалы, характеристики и проверка качества

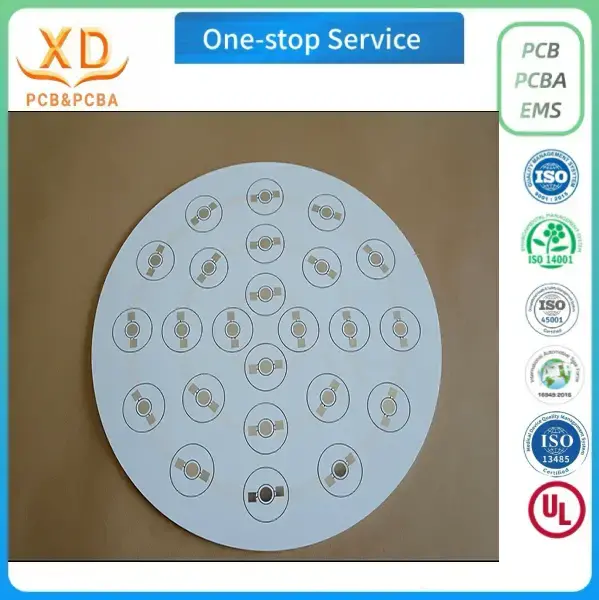

Изготовленная на заказ круглая алюминиевая печатная плата со светодиодами может выглядеть как простая круглая печатная плата с металлическим сердечником, но для ее подготовки к производству требуется нечто большее, чем просто определение ее диаметра и толщины меди. Плата должна точно соответствовать файлам проекта, соответствовать предполагаемому осветительному блоку и соответствовать электрическим и механическим требованиям, установленным до начала изготовления. Даже небольшие различия в контуре, монтажных отверстиях или расположении компонентов могут создать проблемы при установке печатной платы в готовый светильник.

Для производителей светодиодного освещения производственный процесс также влияет на решения о покупке. Прототип может быть принят для испытаний, но для повторных заказов необходимы одинаковые размеры, характеристики материалов и качество поверхности. Если эти детали четко не задокументированы, производственные партии могут отличаться от утвержденного образца или потребовать ненужных корректировок при сборке.

Производство алюминиевых печатных плат с круглыми светодиодами на заказ включает в себя несколько взаимосвязанных решений: от проверки исходных файлов дизайна до проверки готовых плат перед отправкой. Знание того, какую информацию предоставить, какие спецификации подтвердить и какие записи о качестве запросить, помогает покупателям более эффективно взаимодействовать с производителем печатных плат и сокращает задержки, которых можно избежать.

Что отличает производство печатных плат для светодиодов круглой формы на заказ?

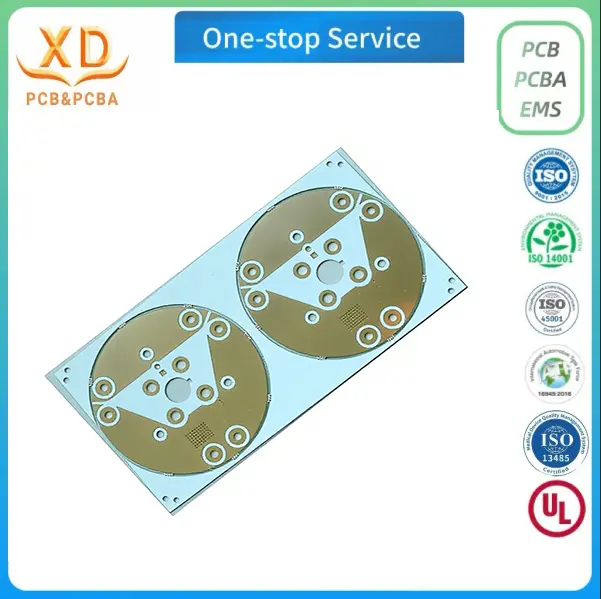

Круглые печатные платы имеют механический профиль, отличный от обычных прямоугольных плат. Их очертания часто повторяют форму корпуса лампы, отражателя, теплораспределительной конструкции или монтажной пластины. Некоторые конструкции имеют простой закругленный край, в то время как другие включают вырезы, отверстия для винтов, выемки или секции, удаленные для размещения внутренних компонентов.

Эти особенности необходимо учитывать наряду с электрической схемой. Плата может соответствовать номинальному диаметру, указанному на чертеже, но все равно не подойти, если монтажные отверстия расположены неправильно или зазор по краям недостаточен. У серийно выпускаемой светотехнической продукции небольшое несоответствие размеров может повлиять на сборку всей партии.

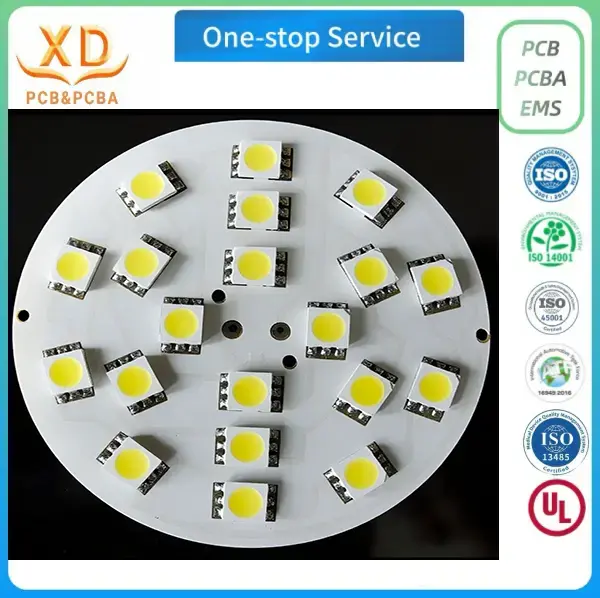

Алюминиевые печатные платы требуют еще одного подхода. В отличие от обычной платы FR-4, печатная плата с алюминиевым металлическим сердечником обычно содержит слой проводящей схемы, электроизолирующий диэлектрический слой и алюминиевую основу. Диэлектрик отделяет цепь от металлического основания, обеспечивая при этом тепловой путь между ними. Конкретная конструкция и свойства материала зависят от конструкции платы и выбранной системы материалов.

Поэтому для круглых светодиодных плат производитель должен работать как с схемой схемы, так и с механическим контуром. В производственных файлах должны быть указаны медные детали, периметр платы, отверстия и другие важные особенности. Спецификации материалов и требования к толщине также должны быть подтверждены перед изготовлением.

Цель состоит не в том, чтобы просто создать доску, которая выглядела бы круглой. Речь идет о производстве печатной платы, которая соответствует утвержденному проекту и может быть встроена в предполагаемое осветительное изделие без неожиданных изменений.

Выбор материала и алюминиевая основа

Выбор материала следует начинать с требований к готовому светотехническому изделию. Прежде чем подтвердить спецификацию материала, покупателям необходимо учитывать предполагаемую рабочую среду, размеры платы, метод монтажа, электрическую конструкцию и тепловые требования.

Алюминиевое основание является важной частью конструкции. Он обеспечивает механическую поддержку и служит частью теплового пути под слоем схемы. Ее толщина и свойства могут влиять на жесткость, вес и способность платы помещаться в имеющийся корпус.

Xinda PCB перечисляет алюминиевый сплав 5052 для своей специальной круглой алюминиевой печатной платы со светодиодами. Рекомендуемый продукт имеет толщину готовой платы 1,0–2,5 мм и толщину меди 1–2 унции. Это полезные справочные характеристики для покупателей, рассматривающих этот продукт, но фактические производственные требования должны быть подтверждены соответствием утвержденному проекту.

Общий диапазон обработки алюминиевых печатных плат шире, чем указанная спецификация продукта. В зависимости от применимой конструкции платы и производственных требований, указанный общий ассортимент включает готовую плату толщиной 0,4–3,0 мм и толщину меди 1–6 унций. Эти общие возможности не следует интерпретировать как означающие, что каждая комбинация доступна для любой конструкции круглой платы.

Эти цифры являются справочными характеристиками и не заменяют обзор продукции. Перед размещением заказа покупатели должны подтвердить требуемую сборку, вес меди, структуру изоляции и механические размеры.

Также стоит отличать толщину меди от толщины готовой платы. Вес меди описывает медный слой, а конечная толщина относится к готовой конструкции платы. Эти два значения влияют на разные части конструкции и должны быть записаны отдельно в производственной документации.

Если осветительное изделие модернизируется, изменения в материалах следует пересматривать, а не предполагать, что они взаимозаменяемы. Другая алюминиевая основа или диэлектрическая конструкция могут повлиять на механические характеристики и тепловое поведение платы. Производитель должен оценить, соответствует ли пересмотренная спецификация существующей компоновке и производственным требованиям.

Подготовка файлов дизайна для изготовления

Четкий набор проектных файлов дает производителю печатных плат надежную основу для производства. Неполная или противоречивая документация может привести к возникновению вопросов относительно контура платы, рисунка медных проводов, положения отверстий или готовых размеров. Решение этих вопросов после начала производства обычно более разрушительно, чем предварительное подтверждение деталей.

Для изготовленной на заказ круглой алюминиевой печатной платы со светодиодами пакет проектирования должен содержать информацию, необходимую для воспроизведения предполагаемой платы. Точный набор файлов зависит от конструкции и требований производителя, но обычно важны следующие элементы:

● Файлы Gerber или эквивалентные производственные данные: они определяют медную иллюстрацию и другие производственные слои, необходимые для платы.

● Данные сверления: определяют расположение и размеры отверстий, которые необходимо просверлить.

● Механический чертеж: на нем указаны наружный диаметр, вырезы, монтажные отверстия, критические размеры и применимые допуски.

● Информация о слоях и материалах: здесь записана предполагаемая конструкция платы, включая требования к меди и изоляции.

● Примечания по изготовлению: они поясняют качество поверхности, особые требования, справочные размеры и любые особенности, которые могут быть неочевидны только по изображению.

Файлы должны описывать одну и ту же версию платы. Например, если на механическом чертеже показано измененное положение монтажного отверстия, но данные изготовления по-прежнему содержат более раннее положение, производителю необходимо выявить и устранить несоответствие, прежде чем продолжить.

Контроль версий имеет значение, когда в работе участвуют несколько отделов. Команда инженеров может пересмотреть расположение светодиодов, в то время как группа закупок продолжает использовать старый чертеж предложения. Простой идентификатор версии и дата утверждения могут помочь обеим сторонам подтвердить, какая версия разрешена к производству.

Покупатели также должны определить, какие размеры имеют решающее значение для сборки. Внешний диаметр, возможно, должен плотно входить в корпус лампы, в то время как другие размеры могут иметь большую гибкость. Выделение этих различий помогает производителю сосредоточиться на требованиях, наиболее важных для готового продукта.

Если на плате имеются необычные вырезы, близко расположенные отверстия или узкая кромка, эти особенности должны быть четко показаны на чертеже. Если конструкция имеет жесткие допуски, покупатель должен попросить производителя подтвердить осуществимость, а не предполагать, что каждый размер может быть изготовлен без корректировки.

Превращение проекта в производственный план

Как только файлы станут доступны, производителю необходимо просмотреть их перед производством. Этот обзор связывает замысел проекта с практическими требованиями изготовления плат.

Первая задача — убедиться, что материал, толщина платы, характеристики и контур меди совместимы с запрошенной конструкцией. Затем производитель может проверить, содержит ли изображение достаточно информации для необходимых слоев и не конфликтуют ли какие-либо размеры или примечания друг с другом.

При планировании производства также необходимо учитывать заказанное количество. Заказы-прототипы и оптовые заказы могут использовать один и тот же базовый дизайн, но у них разные приоритеты. Запуск прототипа часто предназначен для проверки механической посадки или поддержки первоначальной электрической оценки. Объемный заказ уделяет больше внимания повторяемости, последовательному контролю и управлению утвержденными производственными записями.

Для круглых плат контур заслуживает особого внимания в этом обзоре. Номинальный диаметр сам по себе не может описать все механические требования. Монтажные отверстия, выемки и вырезы могут определить, как плата будет расположена внутри конечного продукта. Эти характеристики следует сверить с чертежом перед выпуском проекта.

Производитель также должен уточнить у покупателя все нерешенные технические вопросы. Если необходимый размер отсутствует, лучше получить письменное подтверждение, чем делать предположения, которые могут повлиять на готовую плату.

Этот этап дает возможность согласовать практические детали, такие как наличие материала, качество поверхности, количество образцов, ожидаемый объем производства и требования к упаковке. Это также дает обеим сторонам общую запись спецификаций, которая будет использоваться для оценки готового заказа.

Как контролируется процесс изготовления печатных плат

Изготовление алюминиевых печатных плат включает в себя несколько этапов, каждый из которых имеет свою цель. Точный метод производства зависит от конструкции платы, но проверка материала, формирование рисунка схемы, нанесение паяльной маски и окончательный контроль — все это влияет на конечный результат.

Входной контроль материалов является ранним контрольным пунктом. Производитель проверяет поставляемый материал на соответствие требованиям заказа, прежде чем он поступит в производство. Если тип или толщина материала не соответствует утвержденной спецификации, несоответствие следует устранить перед дальнейшей обработкой.

Затем материал подготавливается до необходимого размера. Во время визуализации схемы предполагаемый медный рисунок переносится на рабочий материал. Травление удаляет ненужную медь, чтобы создать элементы схемы, определенные изображением. Результат зависит от точности предоставленных проектных данных и контроля процесса изготовления.

Печать паяльной маски следует там, где этого требует конструкция платы. Паяльная маска обеспечивает покрытие определенных участков схемы, оставляя при этом необходимые открытые участки. Его размещение и внешний вид следует проверить на соответствие утвержденному изображению и производственным требованиям.

Обработка поверхности – еще одна важная часть процесса. Выбор отделки должен быть подтвержден перед производством, поскольку он влияет на открытые медные поверхности и их пригодность для предполагаемых условий сборки и хранения.

Проверка осуществляется на соответствующих этапах производства, а не ограничивается визуальной проверкой в ​​конце. Автоматический оптический контроль, где это применимо, может помочь выявить видимые дефекты схемы. Электрические испытания проверяют соответствующие требования к электрической непрерывности и изоляции, поддерживаемые методом испытания. Окончательная проверка качества проверяет готовые платы перед упаковкой.

Каждая контрольная точка решает отдельный тип проблемы. Визуально приемлемая плата не является автоматически электрически правильной, а электрически функциональная плата все равно может иметь механический дефект, препятствующий установке. Поэтому план проверки должен отражать требования, установленные для конкретного заказа.

Для покупателей важным вопросом является не просто наличие у поставщика производственного процесса. Вопрос в том, подходят ли процедуры и процедуры проверки для заказанной платы.

Поверхностная обработка и открытая медь

Качество поверхности должно быть указано до начала изготовления. Правильный выбор зависит от конструкции, открытых участков меди и требований к готовому осветительному изделию.

Xinda PCB перечисляет несколько вариантов обработки поверхности для общей обработки алюминиевых печатных плат: OSP, пайка горячим воздухом (HASL), иммерсионное золото, иммерсионное олово без свинца и иммерсионное серебро. Доступность конкретной круглой платы должна быть подтверждена во время предложения и технической проверки.

Эти покрытия не следует рассматривать как взаимозаменяемые варианты без учета их применения. Их характеристики, требования к обработке и пригодность для конкретных условий сборки различаются. Выбор должен соответствовать предполагаемому использованию платы и требованиям соответствующего производственного процесса.

OSP — это органический консервант поверхности, наносимый на открытую медь. В общих спецификациях обработки печатных плат Xinda указанная толщина OSP составляет 0,20–0,40 мкм. Это справочная спецификация для этой отделки, и ее следует подтвердить при фактическом заказе, если это применимо.

При сравнении предложений покупатели должны убедиться, что указанная обработка поверхности соответствует утвержденным требованиям. Если один поставщик указывает отделку, отличную от другой, цены могут не соответствовать эквивалентным продуктам.

Тот же принцип применяется, когда существующая конструкция передается новому производителю. Отделку, использованную для оригинальной платы, следует документировать, а не предполагать по фотографиям или предыдущему заказу на поставку. Изменение должно быть рассмотрено и одобрено до того, как оно станет частью производственной спецификации.

Проверка качества, важная для круглых алюминиевых печатных плат

Проверка качества должна быть связана с чертежом и назначением готовой платы. Общее заявление о том, что товар был проверен, дает ограниченную информацию, если покупатель не понимает, что было проверено.

Для круглых алюминиевых печатных плат со светодиодами заслуживают внимания несколько областей.

Механические размеры

Внешний диаметр, расположение монтажных отверстий и указанные вырезы следует сверить с утвержденным чертежом. Эти размеры влияют на возможность установки платы в предназначенный для нее корпус. Если указаны допуски, при проверке следует использовать утвержденные пределы, а не неофициальную визуальную оценку.

Схема схемы

Изображение меди должно соответствовать опубликованным данным изготовления. Оптический осмотр может помочь выявить видимые дефекты, такие как нежелательные остатки меди, недостающие участки рисунка или другие нарушения. Критерии проверки должны соответствовать требованиям к конструкции и производству платы.

Электрическое состояние

Электрические испытания могут выявить определенные обрывы цепей и непредусмотренные соединения, в зависимости от схемы тестирования и зоны покрытия. Покупатели должны подтвердить требования к испытаниям для заказа, если для их применения важна специальная электрическая проверка. Проверка целостности или изоляции не заменяет функциональную оценку всего светодиодного осветительного изделия.

Состояние поверхности

Плиту следует проверить на наличие видимых повреждений, загрязнений и дефектов, которые могут повлиять на монтаж или заданное качество поверхности. Критерии проверки должны различать косметические состояния и дефекты, влияющие на функциональность или пригодность.

Материал и толщина

Поставляемый материал и толщина готовой плиты должны соответствовать утвержденной спецификации. Эти проверки особенно важны, когда конструкция предполагает конкретное размещение в корпусе лампы или требует определенной конструкции платы.

Состояние упаковки

Готовые плиты следует упаковать таким образом, чтобы защитить их при погрузочно-разгрузочных работах и ​​транспортировке. Требования к упаковке могут различаться в зависимости от размера платы, количества заказа и процедур получения покупателем.

Ни одна проверка не охватывает все потенциальные проблемы. Механический контроль, оптический контроль, электрические испытания и проверка материалов удовлетворяют различным требованиям. Поэтому покупатели должны установить критерии приемки, отражающие конструкцию, а не полагаться на одно утверждение «прошел или не прошел».

Для повторяющихся заказов учет утвержденных спецификаций и требований к проверке также упрощает сравнение более поздних партий с первоначальным заказом.

Образцы прототипов и одобрение перед серийным производством

Прототип полезен, потому что он позволяет покупателю оценить физическую плату, прежде чем покупать большее количество. Однако ценность выборки зависит от того, как она рассматривается.

Первым делом необходимо сравнить полученную плату с утвержденным механическим чертежом. Внешний диаметр, монтажные отверстия, вырезы и общая толщина должны быть сопоставлены с размерами, имеющими значение для сборки. Если плата предназначена для размещения внутри корпуса лампы, проверка физической посадки может выявить проблемы, которые могут быть неочевидны только из электронных файлов.

Также следует проверить рисунок схемы и качество поверхности. Если электрические испытания являются частью выборочной оценки, результаты испытаний следует учитывать наряду с проектными требованиями. Если плата будет использоваться в готовом осветительном продукте, соответствующая оценка на уровне системы остается обязанностью процесса разработки продукта.

Любые различия должны быть задокументированы до утверждения образца. Если плате требуется пересмотренный контур или изменение данных изготовления, обновленные файлы должны получить новый идентификатор версии. В противном случае у производителя могут возникнуть трудности с отличением одобренной версии от более раннего образца.

После принятия образца покупатель должен сохранить утвержденный чертеж, спецификацию и соответствующие записи проверок. Эти документы предоставляют ссылки на объемные заказы и помогают предотвратить попадание неутвержденных изменений в производство.

Утверждение образца не следует рассматривать как формальность. Это момент, когда покупатель подтверждает, что изготовленная плата достаточно точно соответствует согласованным требованиям, чтобы перейти к следующему этапу проекта.

Управление повторными заказами и стабильностью производства

Требования к повторному заказу должны основываться на утвержденной спецификации продукта, а не на общем описании, например «так же, как в прошлый раз». Это особенно важно, когда поставщик имеет дело с несколькими круглыми печатными платами одинакового диаметра или толщины.

В полной записи заказа должны быть указаны продукт, версия чертежа, материал, толщина меди, толщина готовой платы, качество поверхности, количество и любые специальные требования к проверке или упаковке. Если спецификация изменяется, об этом изменении следует сообщить и утвердить его до начала следующего производственного цикла.

Покупатели также должны уточнить, используются ли в новом заказе те же утвержденные файлы и требования к материалам, что и в предыдущей партии. Пересмотр конструкции, замена материала или изменение отделки поверхности могут повлиять на сравнение платы с утвержденным образцом.

Для более крупных заказов также важны планирование доставки и подтверждение количества. Перед началом производства отдел закупок должен согласовать с поставщиком необходимое количество и график поставок. Если заказ разделен на несколько поставок, обе стороны должны согласовать применимую документацию и требования к приемке.

Упаковка и идентификация помогают поддерживать контроль заказа после того, как платы покинут завод. Четкие этикетки помогут принимающей команде различать разные конструкции, модификации или партии. Конкретный формат маркировки должен быть согласован, если у покупателя есть внутренние требования к отслеживаемости.

Повторяемость не зависит от одного этапа производства. Это достигается за счет соблюдения четкой спецификации, использования правильной версии проекта, применения подходящих средств контроля процесса и проверки готового продукта на соответствие согласованным критериям приемки.

Выбор производителя изготовленной на заказ круглой светодиодной алюминиевой печатной платы

Цена имеет значение, но самая низкая цена не обязательно является самым подходящим выбором для индивидуальной доски. При значимом сравнении следует учитывать, может ли поставщик соответствовать указанным материалам, размерам, требованиям к схемам, качеству поверхности и ожиданиям по качеству.

Покупатели могут начать с запроса у производителя подтверждения требуемой конструкции платы и ассортимента продукции. Если проект требует определенной толщины или веса меди, в предложении должна быть четко указана эта спецификация. Общие заявления о возможностях не должны заменять подтверждение фактических требований к продукту.

Еще одним полезным моментом для сравнения является процесс проверки конструкции производителем. Поставщик должен быть в состоянии выявить недостающую информацию или противоречивые размеры до начала производства. Четкое общение на этом этапе может предотвратить неизбежные изменения и сделать предложение более точным.

Следует также обсудить порядок проведения инспекций. Покупатели должны понимать, включает ли заказ проверку размеров, оптический осмотр и электрические испытания, если это применимо. Если требуются особые записи измерений или проверок, их следует согласовать до выдачи заказа на поставку.

Пример процесса может предоставить дополнительные доказательства того, как поставщик справляется с заказной работой. Хорошо организованный заказ образцов должен соответствовать определенной спецификации и обеспечивать четкую основу для утверждения. Для повторяющегося производства поставщик также должен иметь возможность работать с утвержденными файлами и сообщать, когда запрошенное изменение влияет на существующие требования.

Наконец, сравните котировки на эквивалентной основе. Материал платы, толщина готовой продукции, вес меди, качество поверхности, количество, требования к испытаниям и упаковке — все это может повлиять на заявленную цену. Если эти данные различаются у разных поставщиков, прямое сравнение цен может ввести в заблуждение.

Производитель, который обеспечивает четкую техническую связь и документированную спецификацию продукции, дает покупателям более надежную основу для оценки заказа.

Изготовленные на заказ решения для алюминиевых печатных плат с круглым светодиодом от Xinda PCB

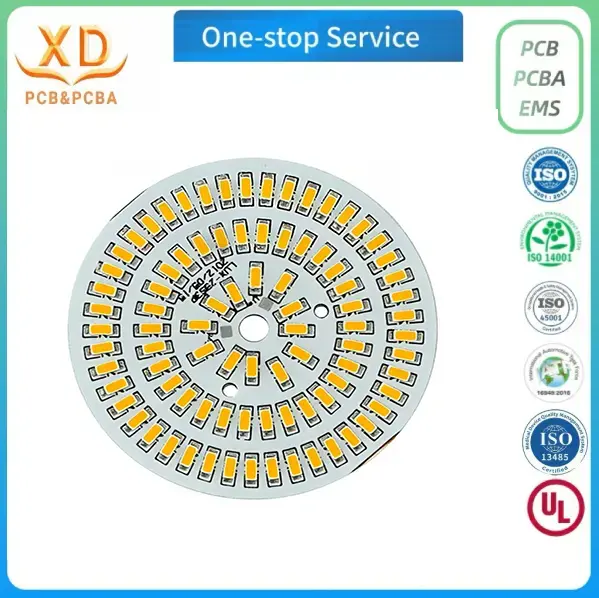

Xinda PCB обеспечивает производство алюминиевых печатных плат для освещения, в том числе нестандартных алюминиевых печатных плат со светодиодами круглой формы, используемых в потолочных светильниках и панельных светильниках. В его представленном круглом изделии используется алюминиевый сплав 5052 с заявленной толщиной готовой платы 1,0–2,5 мм и толщиной меди 1–2 унции.

Более широкий диапазон обработки алюминиевых печатных плат включает готовую плату толщиной 0,4–3,0 мм, толщину меди 1–6 унций, а также указанную минимальную ширину дорожек и межстрочный интервал 0,15 мм. Фактические требования для каждой конструкции должны быть рассмотрены и подтверждены перед началом производства.

Производственный процесс включает входной контроль материала, резку, визуализацию схем, травление, печать паяльной маски, проверку AOI, электрические испытания, окончательную проверку качества и упаковку. Принимаются индивидуальные образцы и объемные заказы, что позволяет покупателям обсудить свои требования, прежде чем переходить к более крупным объемам производства.

При запросе ценового предложения полезно предоставить файлы изготовления платы, механический чертеж, требуемый материал, конечную толщину, толщину меди, качество поверхности и количество заказа. Также должны быть включены любые критические допуски на размеры или специальные требования к проверке.

Для получения подробной информации о продукте и запроса расценок посетите Xinda PCB или свяжитесь с командой по адресу bluesky@xdpcba.com или Sales10@xdpcba.com.

Заключительные соображения перед размещением заказа

Успешное производство алюминиевых печатных плат с круглыми светодиодами на заказ начинается с четкой спецификации. Материал, схема, контур платы, особенности монтажа и обработка поверхности должны соответствовать одной и той же утвержденной конструкции. Требования к производству и контролю должны затем соответствовать предполагаемому применению.

Перед заказом покупатели должны убедиться, что производственные файлы заполнены, определены критические размеры и заявленные характеристики соответствуют запрошенному продукту. Прототип должен быть проверен на соответствие этим требованиям, а любые изменения должны быть задокументированы до начала серийного производства.

При повторных заказах сохранение утвержденных проектных файлов и критериев приемки помогает поддерживать согласованность между партиями. Эти шаги обеспечивают практическую основу для работы с производителем печатных плат и соблюдения графика проектов индивидуального светодиодного освещения.
