Круглые алюминиевые печатные платы для светодиодного освещения: потолочные светильники, панельные светильники и другие применения

Печатная плата внутри светодиодного светильника редко является первым, на что покупатель обращает внимание при выборе осветительного продукта. Корпусу, яркости, внешнему виду и способу установки обычно уделяется больше внимания. Однако перед сборкой готового светильника печатная плата должна соответствовать светильнику и поддерживать его электрическую конструкцию.

Круглые алюминиевые печатные платы используются в ряде светодиодных осветительных приборов, включая потолочные светильники, прожекторы и другие компактные светильники. Их металлическое основание обеспечивает путь теплопередачи, а круглый контур подходит для корпусов ламп, спроектированных вокруг центрального источника света. Требования в этих приложениях неодинаковы. Плата для встраиваемого потолочного светильника, возможно, должна соответствовать отражателю и монтажной конструкции, тогда как плата для панельного светильника, возможно, должна соответствовать другой оптической схеме.

Поэтому выбор подходящей панели начинается с предполагаемого применения освещения. Конструкция светильника, расположение компонентов, условия установки и производственные требования должны рассматриваться вместе. Производителям освещения понимание этих различий помогает избежать выбора печатной платы, основываясь только на форме.

Круглые алюминиевые печатные платы в жилых и коммерческих светильниках

Даунлайты распространены в домах, офисах, гостиницах, торговых помещениях и других помещениях. Во многих конструкциях используется компактный источник света, встроенный в корпус для встраиваемого или накладного монтажа. Круглая печатная плата может повторять форму светильника и служить подходящей основой для светодиодной схемы.

Доступное пространство внутри потолочного светильника часто ограничено. Плата может располагаться рядом с рефлектором, линзой, драйвером или монтажным кронштейном, оставляя мало места для изменений после завершения разработки механической конструкции. Его внешний диаметр важен, но положение монтажных отверстий и зазор вокруг компонентов могут быть не менее важными.

Компоновка платы должна отражать предполагаемое расположение светодиодов и окружающих оптических деталей. Если в светильнике используется отражатель, расположение компонентов должно быть совместимо с его формой и монтажным положением. Разъемы, провода и крепежные детали также нуждаются в достаточном зазоре, чтобы они не мешали сборке.

Даунлайты, используемые в коммерческих зданиях, могут работать в течение длительного времени каждый день. В этих приложениях конструкция печатной платы должна учитываться наряду с корпусом и предполагаемыми условиями эксплуатации. Алюминиевое основание может помочь отводить тепло от области схемы, но вся конструкция светильника определяет, насколько эффективно это тепло отводится от светодиодов.

Для производителей, разрабатывающих новые потолочные светильники, совместное рассмотрение чертежей печатной платы и корпуса более полезно, чем утверждение контура платы по отдельности. Это облегчает выявление механических конфликтов еще до производства образцов.

Панельные светильники имеют разные требования к компоновке

Панельные светильники широко используются в офисах, школах, коммерческих зданиях и других помещениях, где требуется широкое и равномерное освещение. Их внутренняя конструкция зависит от продукта. В некоторых конструкциях используются светодиодные платы, расположенные вокруг оптического направляющего, в то время как в других используются разные компоновки в зависимости от источника света и корпуса.

Это означает, что круглая плата не должна автоматически выбираться для каждого индикатора панели. Форма платы должна соответствовать фактической архитектуре освещения. Если используется круглая плата, ее положение относительно оптических компонентов необходимо определить во время проектирования.

Размещение компонентов может повлиять на то, как источник света совмещается с оптической системой. Механическая конструкция должна учитывать контур платы, особенности монтажа, маршруты проводки и пространство, необходимое для других внутренних частей. Печатная плата, подходящая для корпуса, все равно может потребовать доработки, если ее точки крепления или расположение компонентов не соответствуют предполагаемой сборке.

Производители панельных светильников также должны подтвердить, поставляется ли плата в виде голой печатной платы или в виде собранной печатной платы. Если компоненты должны быть установлены до поставки, в заказ необходимо включить данные сборки и требования к компонентам. Это различие может повлиять как на предложение, так и на организацию производства.

Для индивидуальных проектов наиболее полезной отправной точкой является фактический чертеж приспособления и утвержденная схема. Затем печатную плату можно будет сравнить с доступным пространством и предполагаемой оптической схемой, вместо того чтобы полагаться на предположения, основанные на категории продукта.

Прожекторы и лампы PAR требуют тщательного размещения компонентов

Прожекторы и лампы PAR направляют свет на определенную область или объект. Их оптическая схема может отличаться от оптической схемы панельных светильников с широким охватом, а положение светодиодного источника может быть тесно связано с отражателем или линзой.

Круглая алюминиевая печатная плата может стать практичной основой для компактной светодиодной установки, но плата должна подходить к светильнику, не загораживая близлежащие компоненты. Доступный диаметр, монтажные положения и зазоры между компонентами должны быть подтверждены с учетом механической конструкции.

Электрическая схема также должна соответствовать предполагаемой конфигурации светодиодов. Трассировка, толщина меди и размещение компонентов должны соответствовать требованиям схемы, а не выбираться исключительно потому, что плата имеет круглую форму. Если проект включает близко расположенные элементы или ограниченное пространство для разводки, необходимо просмотреть производственные файлы, прежде чем плата будет выпущена в производство.

Прожекторы и лампы PAR можно использовать в торговых витринах, гостиничном бизнесе, домах и коммерческих интерьерах. Конечные требования к продукту могут значительно различаться в зависимости от приложения, поэтому не существует единой конструкции печатной платы, подходящей для каждой лампы.

Для индивидуального проектирования производителю печатной платы необходимы четкие данные о производстве и соответствующая информация о механических характеристиках. Эти сведения помогают определить, может ли запрошенная плата быть произведена в соответствии с указанными требованиями и нуждаются ли какие-либо размеры или требования к конструкции в дальнейшем подтверждении.

Наружное и промышленное освещение создают разные условия эксплуатации

Светодиодные прожекторы, настенные светильники и промышленные осветительные приборы могут работать в условиях, существенно отличающихся от условий эксплуатации внутренних светильников. В зависимости от установки они могут подвергаться воздействию изменения температуры окружающей среды, длительного периода эксплуатации, вибрации или других условий окружающей среды.

Для этих продуктов может подойти алюминиевая печатная плата, но плату следует оценивать как часть комплектного светильника. Корпус, способ монтажа и окружающий тепловой путь влияют на условия, в которых работает светодиодная цепь. Материал печатной платы сам по себе не определяет, подходит ли готовый светильник для конкретной наружной или промышленной среды.

Механическая конструкция также заслуживает внимания. Контур платы и особенности монтажа должны соответствовать креплению, а материал и толщина должны соответствовать спецификации продукта. Если к осветительному изделию предъявляются особые требования по охране окружающей среды или надежности, производитель должен определить необходимые проверки на уровне изделия.

Тот же принцип применим к настенным шайбам и другим светильникам необычной формы. Круглая печатная плата может подойти для конкретного источника света или модуля, но не следует предполагать, что она подойдет для любой длинной или линейной схемы освещения. Требуемый контур должен исходить из реального проекта.

В проектах промышленного освещения покупатели должны обсудить условия применения с командой разработчиков продукта, прежде чем дорабатывать спецификацию печатной платы. Это помогает гарантировать, что выбранная плата соответствует предполагаемому использованию, а не полагаться на общее утверждение об алюминиевых подложках.

Использование автомобильного освещения требует рассмотрения с учетом особенностей применения

Алюминиевые печатные платы также могут использоваться в некоторых автомобильных осветительных приборах, включая противотуманные фары, модули окружающего освещения и вспомогательные сигнальные лампы. Эти приложения могут иметь ограниченное пространство для установки и особые требования к форме и размещению печатной платы.

Механическое расположение может быть особенно важным, когда печатная плата должна поместиться в существующую ламповую сборку. Точки крепления, положения разъемов и зазоры между компонентами следует сверить с соответствующими чертежами. Любые изменения в контуре платы необходимо сверить с остальной частью сборки перед началом производства.

Автомобильные применения также могут включать условия эксплуатации и квалификационные требования, которые отличаются от условий обычного внутреннего освещения. Покупатели должны подтвердить применимые спецификации, испытания и требования поставщика для конкретного проекта. Тот факт, что печатная плата изготовлена ​​из алюминия, сам по себе не означает ее пригодности для автомобильного применения.

Если для модуля освещения транспортного средства разрабатывается круглая плата, поставщик должен получить правильные производственные файлы и четко определенные требования к материалам. Перед размещением заказа заказчик также должен определить, какие протоколы проверок или квалификационные документы необходимы.

Что общего у разных приложений

Хотя потолочные светильники, панельные светильники, прожекторы и другие светодиодные изделия имеют разную конструкцию, требования к их печатным платам имеют несколько общих принципов.

Механическая посадка на первом месте. Плата должна соответствовать корпусу, точкам крепления и доступному пространству. Правильный внешний диаметр не гарантирует, что вся плата подойдет, если отверстия, вырезы или компоненты расположены неправильно.

Схемотехника должна соответствовать предполагаемому изделию. Толщина меди, ширина дорожек и расположение компонентов должны соответствовать электрической конструкции. Эти детали должны быть определены в данных изготовления, а не оставлены на усмотрение во время производства.

Температурные условия необходимо учитывать на уровне светильника. Алюминиевое основание обеспечивает путь для теплопередачи, но результат также зависит от конструкции платы, контакта с окружающими деталями и общей конструкции светильника.

Производственные файлы должны отражать утвержденный дизайн. Механические чертежи, файлы изготовления и информация о сборке должны быть согласованы. Любые изменения, внесенные во время разработки, должны быть записаны в текущей версии до начала производства.

Требования к проверке должны быть согласованы заранее. Проверка размеров, проверка цепей и электрические испытания охватывают различные характеристики. Покупатель и поставщик должны установить, какие проверки необходимы и как будут приниматься готовые платы.

Эти моменты обеспечивают полезную основу для сравнения вариантов печатных плат различных осветительных приборов. Они также помогают предотвратить распространенную ошибку, когда печатную плату рассматривают как стандартный компонент, когда ее размеры и конструкция привязаны к конкретному приспособлению.

Выбор круглой алюминиевой печатной платы для индивидуального проекта освещения

Для индивидуального светодиодного освещения плата должна выбираться в соответствии с требованиями реального продукта. Начните с размеров корпуса, способа монтажа и схемы. Затем уточните у производителя печатной платы материал, конечную толщину, характеристики меди и качество поверхности.

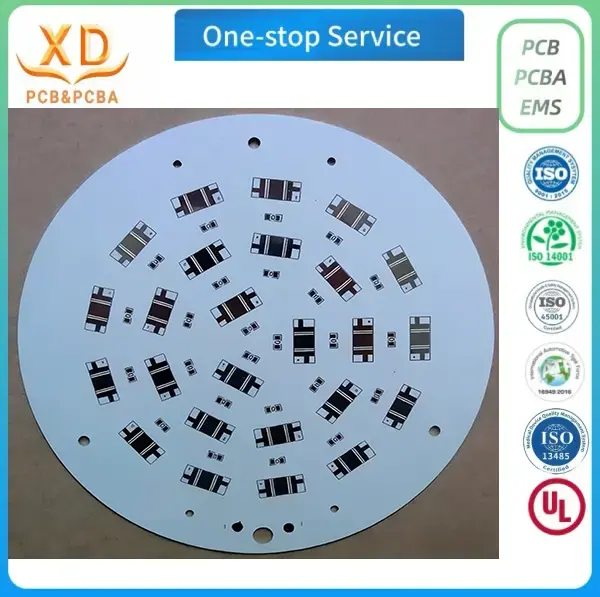

В изготовленной на заказ печатной плате Xinda PCB из алюминия с круглыми светодиодами используется алюминиевый сплав 5052 с заявленной толщиной готовой платы 1,0–2,5 мм и толщиной меди 1–2 унции. Эти характеристики относятся к представленному продукту. Более широкая спецификация процесса изготовления алюминиевых печатных плат охватывает готовую плату толщиной 0,4–3,0 мм и толщину меди 1–6 унций, в зависимости от конструкции и дизайна.

Доступные варианты отделки поверхности в общей спецификации процесса включают OSP, HASL, иммерсионное золото, иммерсионное олово, не содержащее свинец, и иммерсионное серебро. Соответствующий вариант должен быть подтвержден в соответствии с требованиями к проектированию и сборке.

Для получения предложения укажите контур платы, файлы изготовления, требуемый материал и толщину, характеристики меди, качество поверхности и количество заказа. Если плата должна поставляться с установленными компонентами, укажите спецификацию и данные о размещении, чтобы поставщик мог подтвердить требуемый объем.

Xinda PCB принимает индивидуальные образцы и объемные заказы для проектов алюминиевых печатных плат. Дополнительную информацию о продукте можно получить на сайте Xing Da Electric Technology Co., Ltd. По вопросам проекта обращайтесь по адресу bluesky@xdpcba.com или Sales10@xdpcba.com .

Выбор платы вокруг готового светильника

Круглая алюминиевая печатная плата должна оцениваться в зависимости от осветительного продукта, для которого она предназначена. Для светильников типа «даунлайт» требуется плата, которая соответствует компактному корпусу и оптической схеме. Панельные светильники требуют компоновки, соответствующей их конкретной внутренней структуре, в то время как прожекторы и уличные светильники могут иметь разные механические и эксплуатационные требования.

Самый надежный подход — сначала определить требования к крепежу, а затем подтвердить соответствие конструкции печатной платы утвержденному проекту. Четкие чертежи, согласованные производственные файлы и согласованные критерии проверки дают поставщику прочную основу для производства.

Для производителей освещения этот процесс помогает обеспечить связь выбора печатной платы с готовым продуктом. Это также упрощает обсуждение индивидуальных требований с поставщиком до начала отбора проб и производства.
