Что такое плата светодиодного драйвера и как она работает в светодиодном освещении?

Светодиодное осветительное изделие настолько же надежно, насколько надежна электрическая система, питающая его источник света. За видимыми светодиодами находится схема драйвера, которая управляет электрическим входом и обеспечивает условия работы, необходимые светодиодному модулю. Печатная плата, поддерживающая эту схему, должна соответствовать компонентам, электрическим соединениям, механической конструкции и производственным требованиям, определенным конструкцией продукта.

Печатная плата драйвера светодиода — это монтажная плата, используемая для монтажа и подключения электронных компонентов драйвера светодиода. В зависимости от архитектуры продукта он может поддерживать преобразование мощности, регулирование тока, функции защиты или схемы управления. Его конструкция влияет на размещение компонентов, электрическую прокладку, доступ к сборке и то, как драйвер вписывается в готовое осветительное изделие.

Для менеджера по продукту печатных плат выбор или разработка печатной платы светодиодного драйвера предполагает нечто большее, чем просто подтверждение размеров платы и толщины меди. Перед выпуском проекта команде инженеров необходимо определить электрические требования драйвера, выбрать подходящую конструкцию платы, проанализировать компоновку и установить производственные спецификации.

Эти решения также влияют на то, как плата драйвера работает с платой светодиодной подсветки. В некоторых осветительных приборах используется отдельная плата драйвера и плата светодиодов, в то время как другие объединяют функции в более компактную сборку. Каждое устройство предъявляет различные электрические, тепловые и механические требования.

Что такое печатная плата драйвера светодиода?

Плата драйвера светодиода — это физическая платформа, на которой монтируются и соединяются между собой компоненты схемы драйвера светодиода. Он обеспечивает токопроводящие пути между компонентами, сохраняя при этом расстояние, компоновку и структурную поддержку, необходимые для конструкции.

Сама печатная плата не регулирует ток и не преобразует напряжение. Эти функции выполняет электронная схема, собранная на плате. Печатная плата делает схему физически реализуемой, обеспечивая медные соединения, места для установки компонентов и изоляционную структуру, необходимые для предполагаемой конструкции.

Печатная плата драйвера светодиода может содержать такие компоненты, как контроллеры переключения, транзисторы, диоды, резисторы, конденсаторы, катушки индуктивности и разъемы. Точный набор компонентов зависит от топологии драйвера, входных требований, выходных характеристик и дополнительных функций.

Например, драйвер, предназначенный для осветительного изделия с питанием от переменного тока, может потребовать иной схемы схемы, чем драйвер, питаемый от низковольтного источника постоянного тока. Для некоторых продуктов требуются интерфейсы затемнения, функции связи или дополнительные функции защиты. Эти требования влияют на выбор компонентов и компоновку печатной платы.

Таким образом, с точки зрения разработки продукта плата светодиодного драйвера является частью более крупной электрической системы. Его требования должны быть установлены наряду со спецификацией драйвера, характеристиками светодиодного модуля и механической конструкцией всего светильника.

Плата, на которой физически можно разместить компоненты, не обязательно подходит для производства. Схема схемы, требования к изоляции, зазоры между компонентами и процесс сборки также должны быть совместимы с предполагаемым применением.

Как работает плата светодиодного драйвера в светодиодном освещении?

Работа платы светодиодного драйвера зависит от установленной на ней схемы. В типичной системе светодиодного освещения драйвер получает электроэнергию от источника и создает условия для подачи питания, чтобы светодиодный источник света мог работать в установленных электрических пределах.

Светодиоды — это устройства, управляемые током. Их прямое напряжение зависит от характеристик устройства, рабочего тока и температуры. Подключение светодиодного модуля напрямую к неподходящему источнику питания может привести к чрезмерному току или нестабильной работе. Соответствующе спроектированный драйвер управляет электропитанием в соответствии с требованиями светодиодной нагрузки.

Этот процесс можно рассматривать через несколько функциональных стадий.

Входная мощность и кондиционирование

Драйвер получает питание от предполагаемого источника. В зависимости от конструкции схема может включать в себя защиту входа, фильтрацию, выпрямление или другие функции кондиционирования. Требуемая компоновка зависит от того, обеспечивает ли источник питание переменного или постоянного тока, а также от электрической архитектуры драйвера.

Преобразование мощности

Некоторые драйверы преобразуют входящее напряжение в другой диапазон напряжения или тока. В зависимости от применения можно использовать импульсные преобразователи, линейные схемы и другие топологии. Каждый подход учитывает различные аспекты проектирования, включающие эффективность, количество компонентов, тепловое поведение и электрические характеристики.

Текущее регулирование

Драйвер регулирует ток, подаваемый на светодиодную нагрузку, в соответствии с выбранным схемотехническим решением. Драйверы постоянного тока широко распространены в светодиодном освещении, поскольку они поддерживают целевой ток в определенном рабочем диапазоне. В других системах могут использоваться источники постоянного напряжения с дополнительной регулировкой тока, встроенной в светодиодный модуль.

Выходное соединение

Выход драйвера подключается к светодиодной плате или модулю. Выбор разъема, полярность, прокладка проводов и расположение клемм должны соответствовать механическим и электрическим требованиям осветительной установки.

Защита и контроль

В зависимости от продукта драйвер может включать защиту от таких условий, как перегрузка по току, перенапряжение или чрезмерная температура. Также могут быть встроены функции затемнения и другие функции управления. Эти функции должны поддерживаться схемотехникой, а не предполагаться, что они присутствуют на каждой плате драйвера светодиода.

Печатная плата соединяет компоненты, выполняющие эти функции. Его компоновка должна обеспечивать необходимые электрические пути с учетом уровней тока, размещения компонентов, изоляции, выделения тепла и производственных ограничений.

По этой причине проектирование печатной платы драйвера светодиода должно начинаться с требований к схеме и работать над созданием технологичной платы, а не рассматривать печатную плату как отдельный механический компонент.

В чем разница между платой драйвера светодиода и платой светодиодного освещения?

Плата светодиодного драйвера и плата светодиодного освещения могут быть частью одного и того же осветительного устройства, но они выполняют разные функции.

Плата драйвера поддерживает электронику, которая контролирует и регулирует мощность. На плате светодиодного освещения размещены светодиоды, которые создают освещение, и обеспечивают их электрические соединения. В зависимости от конструкции в светодиодной плате может использоваться FR-4, алюминиевый MCPCB или другая подходящая конструкция.

В изделиях с отдельными платами драйвер обеспечивает электрическую мощность, необходимую для светодиодного модуля. Две платы должны быть совместимы с точки зрения выходного тока, диапазона напряжения, расположения разъемов и механической интеграции.

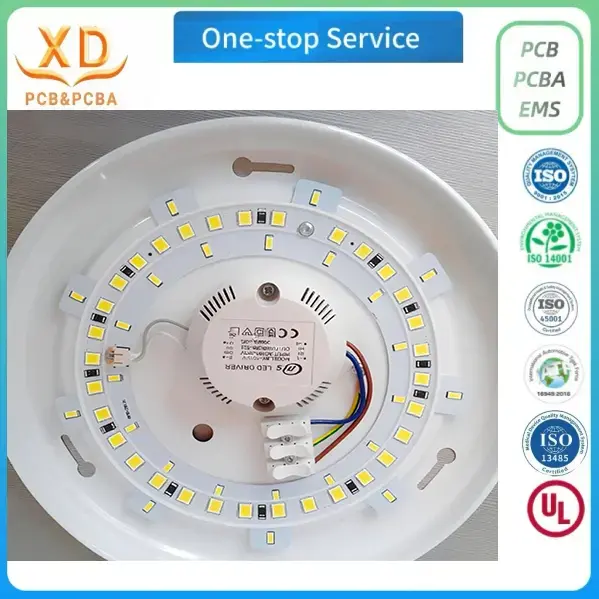

Например, светодиодный потолочный светильник может иметь драйвер, расположенный в отдельном корпусе, и светодиодный модуль, установленный на металлической теплораспределительной конструкции. Плата драйвера и плата светодиодов имеют разную компоновку, поскольку их компоненты и рабочие функции различаются.

Вместо этого компактная лампа может использовать интегрированную конструкцию, в которой схема драйвера и светодиода имеет более тесное физическое расположение. Размещаются ли функции на отдельных платах или объединяются, зависит от требований к электрической изоляции, доступного пространства, температурных условий, особенностей сборки и стоимости продукта.

Эти конфигурации не следует рассматривать как взаимозаменяемые без рассмотрения всей конструкции. Интеграция схем может уменьшить количество отдельных сборок, но также может изменить требования к маршрутизации, размещению, температуре и удобству обслуживания.

Поэтому менеджер по продукту должен определить электрическую архитектуру до завершения спецификации печатной платы. Ключевой вопрос заключается не просто в том, какой материал платы использовать, а в том, как каждая секция схемы влияет на работу готового осветительного изделия.

Почему важен дизайн печатной платы драйвера светодиода?

Схема драйвера может быть в принципе электрически правильной, но при переносе на физическую плату все равно возникать проблемы. Компоновка платы определяет, как подключаются компоненты, сколько места они занимают и как схема взаимодействует с корпусом и процессом сборки.

Одним из важных соображений является текущая маршрутизация. Для сильноточных путей могут потребоваться другие размеры дорожек, чем для слаботочных сигнальных соединений. Подходящая ширина медных проводов зависит от таких факторов, как ток, допустимое повышение температуры, толщина медных проводов, геометрия дорожек и окружающая тепловая среда. Универсальное значение ширины трассы не может заменить расчет, специфичный для конструкции.

Импульсные источники питания создают дополнительные проблемы с компоновкой. Высокочастотные токовые петли, коммутационные узлы и чувствительные сигналы обратной связи могут потребовать тщательного размещения и маршрутизации. Неправильный выбор компоновки может способствовать возникновению электромагнитных помех, нежелательной связи или нестабильному поведению схемы.

Расстояние между компонентами также имеет значение. Плата должна обеспечивать достаточный зазор для корпусов компонентов, клемм, разъемов и сборочного оборудования. Если в цепи присутствует опасное напряжение, изоляционные расстояния и другие требования безопасности должны быть установлены в соответствии с применимыми стандартами и конструкцией изделия.

Одновременно следует рассмотреть возможность механической интеграции. Для печатной платы драйвера могут потребоваться монтажные отверстия, доступ к разъемам, пазы или края определенного размера, чтобы она помещалась в корпус. Контур платы следует сравнивать с реальным корпусом, а не разрабатывать самостоятельно.

Технологичность — еще одна ключевая часть процесса проектирования. Компоненты должны быть расположены таким образом, чтобы поддерживать предполагаемый метод сборки. Компоненты с мелким шагом, близко расположенные площадки, необычные контуры плат и ограниченный доступ могут повлиять на планирование производства и контроль.

С точки зрения менеджера по продукту, эти проблемы взаимосвязаны. Изменение компоновки компонентов может повлиять на размеры платы, производственные данные, конструкцию корпуса и последовательность сборки. Проверка всей конструкции перед изготовлением помогает выявить конфликты, хотя их относительно легко исправить.

Какой материал подходит для печатной платы драйвера светодиода?

Выбор материала зависит от электрических, тепловых и механических требований схемы. Наиболее подходящим материалом является тот, который соответствует проектным спецификациям и может быть изготовлен последовательно для предполагаемого применения.

FR-4 — это эпоксидный ламинат, армированный стекловолокном, обычно используемый для электронных плат. Он поддерживает широкий спектр традиционных электронных конструкций и доступен в различных толщинах и материалах.

Для печатной платы драйвера светодиодов может подойти FR-4, если его электрические свойства, температурные ограничения, изоляционные характеристики и механическая прочность соответствуют требованиям схемы. При окончательном выборе по-прежнему необходимо учитывать рабочее напряжение, тепловыделение компонентов, требуемые пути утечки и воздушные зазоры, а также рабочую среду.

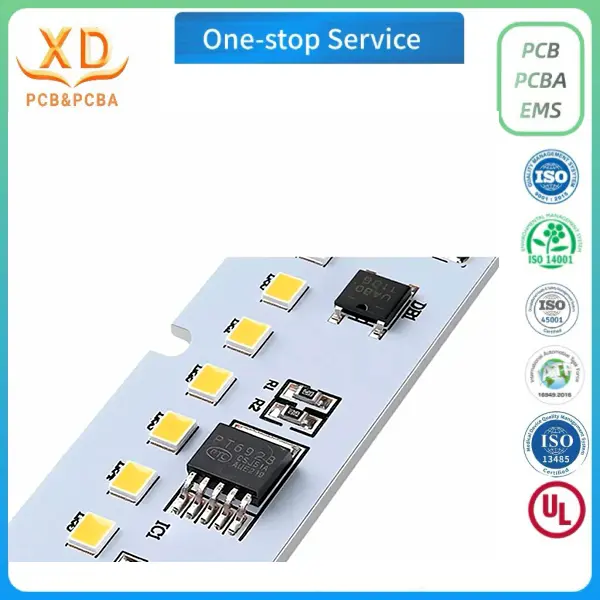

Печатная плата с алюминиевым металлическим сердечником имеет другую конструкцию. Обычно он включает в себя проводящий медный слой схемы, электроизолирующий диэлектрический слой и алюминиевую основу. Алюминиевое основание обеспечивает механическую поддержку и образует часть теплового пути от слоя схемы к монтажной конструкции платы.

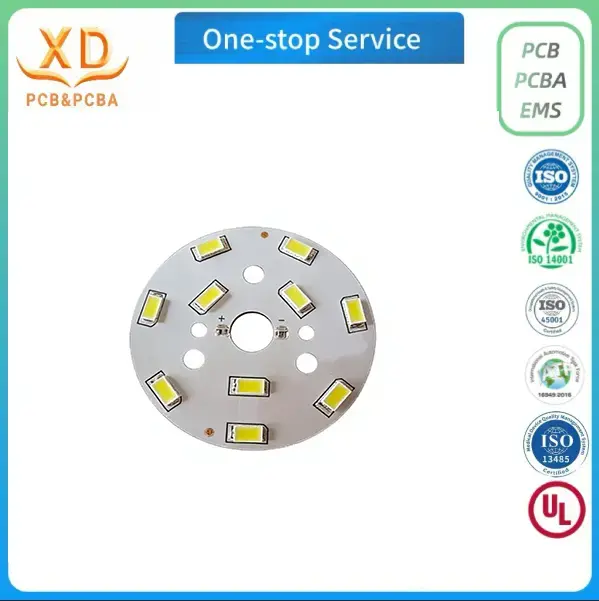

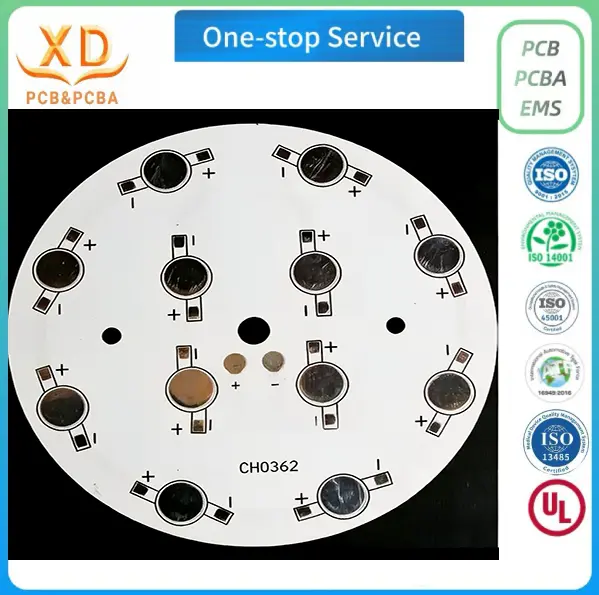

Алюминиевые MCPCB часто используются в модулях светодиодных источников света, где теплопередача является важным фактором при проектировании. Однако они не являются автоматически предпочтительным выбором для каждой схемы драйвера. Материал должен быть оценен на предмет соответствия требованиям к изоляции цепи, расположению компонентов, электрической конструкции и тепловым условиям.

В некоторых осветительных приборах плата драйвера FR-4 и алюминиевая плата светодиодов работают вместе. Такое расположение позволяет каждой плате выполнять разные функции в общей системе.

Xinda PCB указывает FR-4 для своей печатной платы драйвера светодиодов и алюминиевую подложку для своего предложения MCPCB. Это обеспечивает основу для обсуждения обоих типов плат в рамках проекта светодиодного освещения, но окончательная конструкция должна быть подтверждена для конкретного проекта.

При разработке индивидуальной светодиодной печатной платы покупатели должны избегать выбора материала, основываясь исключительно на его названии или цене. Спецификация платы должна соответствовать требованиям схемы и всего осветительного изделия.

Как следует указывать толщину меди и толщину платы?

Толщина меди и толщина готовой платы — это две отдельные характеристики. Оба должны быть четко определены в производственной документации, поскольку они влияют на разные аспекты платы.

Толщина меди описывает проводящий медный слой. Это влияет на токопроводящую способность цепи, хотя фактическая производительность также зависит от ширины дорожки, распределения тока, тепловых условий и допустимого повышения температуры.

Толщина готовой платы относится к общей толщине готовой структуры печатной платы. Это влияет на механическую посадку, доступное пространство, способ монтажа и совместимость с корпусом.

Для своего специального светодиодного драйвера и алюминиевой печатной платы компания Xinda PCB указывает толщину платы 1,0–2,5 мм и толщину меди 1–2 унции. Общие спецификации обработки алюминиевых печатных плат предусматривают более широкий диапазон конечной толщины 0,4–3,0 мм и толщины меди 1–6 унций.

Эти цифры следует интерпретировать в соответствии с конструкцией конкретного продукта. Общий диапазон обработки алюминиевых печатных плат не распространяется автоматически на каждую плату драйвера FR-4 или на каждую возможную комбинацию материала и толщины.

При подготовке запроса на расценки команда инженеров должна указать требуемую толщину готового изделия и характеристики меди, а не запрашивать стандартную плату. Если проект все еще находится в стадии разработки, производитель печатной платы может просмотреть предложенные требования и подтвердить, соответствуют ли они имеющемуся производственному диапазону.

Тот же принцип применим к ширине и интервалу дорожек. Xinda PCB указывает минимальную ширину дорожек и межстрочный интервал 0,15 мм в общих спецификациях процесса изготовления алюминиевых печатных плат. Это установленный параметр обработки, а не универсальная рекомендация для трасс, несущих энергию. Фактическая конструкция должна соответствовать электрическим и производственным требованиям.

Полная спецификация снижает риск того, что разные поставщики предложат платы разной конструкции. Это также обеспечивает последовательную основу для утверждения образцов и повторных заказов.

Какая информация необходима для индивидуальной печатной платы драйвера светодиода?

Проект индивидуальной печатной платы драйвера светодиода должен начинаться с четкого набора инженерной и производственной документации. Требуемая информация зависит от стадии разработки, но некоторые элементы особенно полезны при подготовке конструкции к изготовлению.

Электрические требования

В проектной документации должны быть указаны предполагаемый источник входных данных, требования к выходным сигналам и соответствующие условия эксплуатации. Для схемы драйвера это могут быть диапазоны напряжения, целевой ток, характеристики нагрузки и любые необходимые функции управления или защиты.

Эти детали определяют электрический контекст разводки платы. Без них сложно оценить, соответствуют ли расположение компонентов и токопроводящие пути предполагаемым требованиям.

Данные изготовления печатной платы

Файлы Gerber или эквивалентные данные изготовления определяют медные узоры платы и другие производственные слои. Файлы сверления сообщают необходимые местоположения и размеры отверстий. Механический чертеж должен показывать контур, размеры, особенности монтажа и соответствующие допуски.

Файлы должны представлять одну и ту же версию проекта. Если данные чертежа и изготовления противоречат друг другу, несоответствие следует устранить до начала производства.

Информация о материале и сборке

В спецификации платы должны быть указаны предполагаемый материал, структура слоев, конечная толщина и требования к меди. Для плит с металлическим сердечником также должны быть подтверждены соответствующая изоляция и конструкция на алюминиевой основе.

Информация о сборке

Если проект включает сборку компонентов, производителю может потребоваться спецификация, данные о размещении компонентов и сборочные чертежи. Покупатель должен подтвердить, какие услуги по сборке доступны и какие материалы или файлы необходимо предоставить.

Требования к заказу и проверке

В запросе должно быть указано количество образцов, ожидаемый объем производства, качество поверхности, где это применимо, требования к испытаниям и ожидания по упаковке. Любые критические размеры или специальные критерии приемки должны быть задокументированы заранее.

Предоставление этой информации помогает производителю печатной платы более точно оценить запрос. Это также позволяет группам проектирования и закупок на постоянной основе сравнивать предложения.

Для услуг по проектированию печатных плат со светодиодами на заказ раннее общение особенно ценно, когда схема все еще находится на стадии доработки. Вопросы об отсутствующих файлах, требованиях к материалам или производственных ограничениях легче решить до того, как плата поступит в производство.

Что следует проверить перед утверждением первого образца печатной платы?

Образец-прототип — это возможность проверить, соответствует ли изготовленная плата выпущенному дизайну, и можно переходить к следующему этапу разработки. Оценка должна основываться на документированных требованиях, а не только на внешнем виде.

Начнем с механических размеров. Сравните контур платы, монтажные отверстия, слоты и положения разъемов с утвержденным чертежом. Если печатная плата должна поместиться в конкретный корпус, физическая проверка посадки может выявить помехи, которые могут быть не заметны в программном обеспечении для проектирования.

Затем ознакомьтесь с требованиями к материалу и толщине. Убедитесь, что образец соответствует согласованной спецификации и что состояние поверхности платы приемлемо для предполагаемой сборки.

Также следует просмотреть схему схемы. Оптический осмотр может помочь выявить видимые дефекты, а электрические испытания позволяют проверить соответствующие требования к непрерывности и изоляции. Эти тесты касаются конкретных аспектов качества печатных плат; они не заменяют функциональное тестирование всего светодиодного драйвера.

Для собранного драйвера могут потребоваться дополнительные проверки для проверки размещения компонентов, электрических соединений и работы схемы. Точная оценка зависит от требований проекта и услуг по сборке, включенных в заказ.

Если образец выявляет проблему, запишите необходимые изменения и обновите соответствующую проектную документацию. Производитель должен получить одобренную версию, прежде чем производить еще один образец или переходить к серийному производству.

Утверждение образца является формальным моментом принятия решения. Как только покупатель примет плату, утвержденные файлы и спецификации следует сохранить в качестве справочной информации для последующих производственных заказов.

Как производство печатных плат влияет на разработку светодиодных драйверов?

Производственные требования следует учитывать во время проектирования, а не после завершения сборки схемы. Компоновка, которая работает в инженерном прототипе, все равно может нуждаться в корректировке, прежде чем ее можно будет производить последовательно.

Например, расстояние между компонентами может повлиять на доступ к пайке и осмотр. Контур платы с необычными вырезами может потребовать дополнительной проверки. Для медного рисунка, который приближается к минимальным ограничениям производителя по дорожкам или расстояниям, может потребоваться подтверждение перед выпуском.

Производственный процесс также зависит от конструкции доски. Подготовка материала, визуализация схемы, травление, нанесение паяльной маски и обработка поверхности должны соответствовать требованиям выбранного типа печатной платы. Методы контроля должны соответствовать конструкции платы и указанным критериям приемки.

Xinda PCB перечисляет входной контроль материалов, резку, визуализацию, травление, печать паяльной маски, проверку AOI, электрические испытания, окончательную гарантию качества и упаковку среди своих операций по производству алюминиевых печатных плат. Конкретный процесс и применимые проверки печатной платы драйвера светодиода должны быть подтверждены на соответствие ее материалу, конструкции и требованиям заказа.

Для менеджера по продукту проверка производства — это не просто последний этап обеспечения качества. Он связывает проектную спецификацию с практическими требованиями производства.

Изменение толщины платы, рисунка меди или материала может повлиять на механическую конструкцию, файлы изготовления и расценки. Эти изменения следует рассматривать как часть процесса разработки продукта с четким контролем версий, чтобы гарантировать, что группы проектирования, закупок и производства работают на основе одной и той же информации.

Можно ли адаптировать печатную плату светодиодного драйвера для различных осветительных приборов?

Да. Плата светодиодного драйвера может быть разработана с учетом электрических и механических требований конкретного осветительного продукта. Степень настройки зависит от конструкции схемы, производственных возможностей и информации, доступной производителю.

Компактная лампа, коммерческий потолочный светильник и промышленный осветительный прибор могут потребовать разного расположения драйверов. Их требования к питанию, расположение компонентов, размеры корпуса, расположение разъемов и условия эксплуатации могут существенно различаться.

Кастомизация может включать контур платы, монтажные отверстия, толщину, характеристики меди, разводку цепей и другие требования к изготовлению. Если проект включает сборку, возможно, потребуется определить размещение компонентов и документацию по сборке.

Однако индивидуализация должна начинаться с четких требований к продукту. Изменение формы или толщины платы не делает схему автоматически пригодной для других условий эксплуатации. Электрические характеристики, номинальные характеристики компонентов, изоляция и применимые требования безопасности продукта по-прежнему должны учитываться ответственной группой разработчиков.

Для покупателей наиболее эффективной отправной точкой является предоставление производителю имеющихся файлов дизайна, требуемых характеристик платы, предполагаемого количества и нерешенных технических вопросов. Если проект еще не доработан, эти детали помогут определить, какие решения необходимо принять до начала производства.

Xinda PCB принимает индивидуальные образцы и оптовые заказы на свои печатные платы. Точный материал, производственный диапазон и доступные услуги по сборке должны быть подтверждены при обсуждении конкретного проекта светодиодного драйвера.

Заключительные соображения по разработке печатной платы драйвера светодиода

Плата светодиодного драйвера — это больше, чем просто монтажная платформа для электронных компонентов. Это физическая реализация схемы, которая должна работать в определенных электрических, механических и производственных пределах.

Успешный проект начинается с требований к драйверу и светодиодной нагрузке. Компоновка платы должна соответствовать предполагаемой схеме, а выбор материала, толщина меди, конечная толщина и механические размеры должны соответствовать спецификации продукта.

Информация о производстве не менее важна. Полные файлы изготовления, последовательные изменения конструкции и четко определенные требования к контролю дают производителю печатных плат надежную основу для производства. Оценка прототипа затем дает возможность проверить плату до того, как проект продолжится.

Компаниям, занимающимся светодиодным освещением, разрабатывающим новый продукт или пересматривающим существующий дизайн, эти решения следует принимать вместе, а не рассматривать как отдельные задачи. Четкая спецификация улучшает взаимодействие между группами проектирования, закупок и производства и обеспечивает более прочную основу для повторного производства.

Xinda PCB предлагает варианты печатных плат, которые включают в себя платы драйверов светодиодов FR-4 и MCPCB с алюминиевой подложкой. В соответствии с требованиями конкретного проекта покупатели могут просмотреть изготовленную на заказ алюминиевую печатную плату светодиодного драйвера для светодиодных модулей и подтвердить применимые спецификации, прежде чем запрашивать предложение.
